Как установить люк под плитку: пошаговая инструкция

Как установить люк под плитку

Ревизионный люк под плитку ставят в сантехнический короб или стену, чтобы после ремонта оставался доступ к стоякам, счётчикам, кранам и фильтрам. Установить его своими руками несложно: понадобятся обычный инструмент для работы с гипсокартоном или кладкой и аккуратность при облицовке. Ниже — пошаговая инструкция для ванной и туалета: как подготовить проём в гипсокартоне и в кирпичной стене, закрепить раму, облицевать дверцу плиткой и отрегулировать петлю.

Что понадобится

  • люк под плитку подходящего размера и вакуумная присоска для первого открывания (к серии A присоска в комплект не входит);
  • рулетка, уровень, угольник, карандаш;
  • для короба из гипсокартона — стоечный и направляющий профиль, саморезы по металлу и по ГКЛ, влагостойкий гипсокартон;
  • для кирпичной, бетонной или блочной стены — перфоратор, дюбели, монтажная пена;
  • грунт бетоноконтакт, плиточный клей, крестики для швов, затирка;
  • силиконовый герметик в цвет затирки, малярный скотч и канцелярский нож — для обработки шва вокруг дверцы.

Шаг 1. Подберите люк под проём и плитку

Начинать нужно не с проёма, а с раскладки плитки. Люк получается незаметным, когда швы облицовки проходят точно по краям дверцы. Поэтому сначала нарисуйте раскладку на стене или коробе, а уже потом выбирайте размер люка и место под него.

  • Размер. Дверца должна давать удобный доступ ко всему, что за ней стоит. Для компактного узла со счётчиками рассматривают лючки 20×20–30×40 см, для коллектора и стояка — от 50×50 см. Проверьте, что через рабочий проём можно будет не только снять показания, но и заменить оборудование. Размер в таблицах указан по проёму, дверца немного меньше.
  • Вылет плитки. Брать люк строго под размер плитки не обязательно. Допустимый выступ зависит от конструкции люка. Для люков, к которым относится приведённая ниже монтажная схема, не менее 60% площади каждой плитки должно опираться на дверцу, а выступ со стороны петли не должен превышать 77 мм. Для серии «Титан» действует другое ограничение — не более 3 мм со стороны петли. Сверяйте раскладку с паспортом выбранной серии.
  • Вес облицовки. Взвесьте плитку вместе с клеем. Для тяжёлого керамогранита и камня подойдут стальной Титан — до 60 кг — и усиленный Магнум.
  • Открывание. Присоска держится только на гладкой плитке и не прилипает к мозаике и рельефу. Для фактурной облицовки берите нажимные серии.
  • Место перед люком. Если перед коробом стоит унитаз или стиральная машина, распашная дверца может упереться в них. В этом случае нужен сдвижной люк ЛПВК или люк Д со съёмной дверцей.

Если стандартные размеры не совпадают с раскладкой или проём уже готов, люк можно заказать по своим размерам: калькулятор считает и по размерам проёма, и по количеству плиток на дверце. Подробнее о выборе — в статье «Как подобрать люк».

СитуацияКакую серию выбрать
Гладкая плитка, обычный весA, АЛР (присоска) или любая нажимная
Рельефная плитка, мозаиканажимные K, Титан, АЛ-КР, Магнум
Тяжёлый керамогранит, каменьТитан (до 60 кг), Магнум
Перед коробом унитаз или техникаЛПВК (сдвигается вбок), Д (дверца снимается)
Нужна регулировка зазоров после облицовкиАЛ-КР, Магнум, АЛР
Проём в углуугловой люк на заказ

Шаг 2. Подготовьте проём

Проём делают под внешний размер рамы с небольшим запасом. Точные размеры рамы есть на чертеже в паспорте люка — сверяйтесь с ним, а не с размером из названия.

Проём в коробе или стене из гипсокартона

Ревизионный люк на гипсокартон ставят в каркас из металлического профиля. Под люк по периметру проёма делают закладные: вертикальные и горизонтальные профили, прикреплённые к стойкам каркаса. Без них рама держится только на листе гипсокартона и со временем расшатывается.

  • Отступите каркасом от труб и счётчиков на глубину рамы — 4–6 см в зависимости от серии, у АЛ-КР посадочная глубина 53 мм, у Магнума 54,5 мм. Иначе люк не встанет в плоскость стены.
  • Профиль выбирайте такой ширины, чтобы раму было за что прикрутить по всей глубине. На узкую полку потолочного профиля люк надёжно не закрепить.
  • Для ванной и туалета используйте влагостойкий гипсокартон (ГКЛВ) или гипсоволокно (ГВЛВ).
  • Чем больше люк и тяжелее плитка, тем жёстче должен быть каркас. В открытом положении почти вся нагрузка ложится на сторону петли — её усиливают в первую очередь.

Закладные профили показаны на рисунке 2 в общей схеме монтажа ниже.

Проём в кирпичной, бетонной или блочной стене

В стене из кирпича, бетона или пеноблока проём делают на 2 см больше внешнего размера рамы по высоте и по ширине. Сам короб из блоков или пазогребневых плит должен быть достаточно толстым, чтобы саморезы попадали в тело блока, а не в его край: тонкие перегородки в 5 см под крупный люк не годятся.

Шаг 3. Установите и закрепите раму

  1. Решите, в какую сторону будет открываться дверца. Люки под плитку универсальны: их можно поставить с открыванием и вправо, и влево. Петля располагается сбоку, по вертикали.
  2. Вставьте люк в проём и выставьте его так, чтобы дверца после облицовки оказалась в одной плоскости со стеной. Если короб обшивают в два слоя гипсокартона, учитывайте толщину обоих.
  3. Проверьте уровнем вертикаль и горизонталь, а рулеткой — диагонали рамы. Перекошенная рама — главная причина того, что дверца потом трёт или не закрывается.
  4. В гипсокартоне прикрутите раму саморезами через отверстия в боковых стенках к закладным профилям.
  5. В кирпиче и бетоне просверлите стену через монтажные отверстия рамы, вставьте дюбели и закрепите люк. Щели между рамой и проёмом заполните монтажной пеной. Пена не должна попасть на петлю и защёлки.
  6. После обшивки короба гипсокартоном дополнительно закрепите лицевую часть рамы саморезами — не меньше чем в двух точках на каждую сторону.

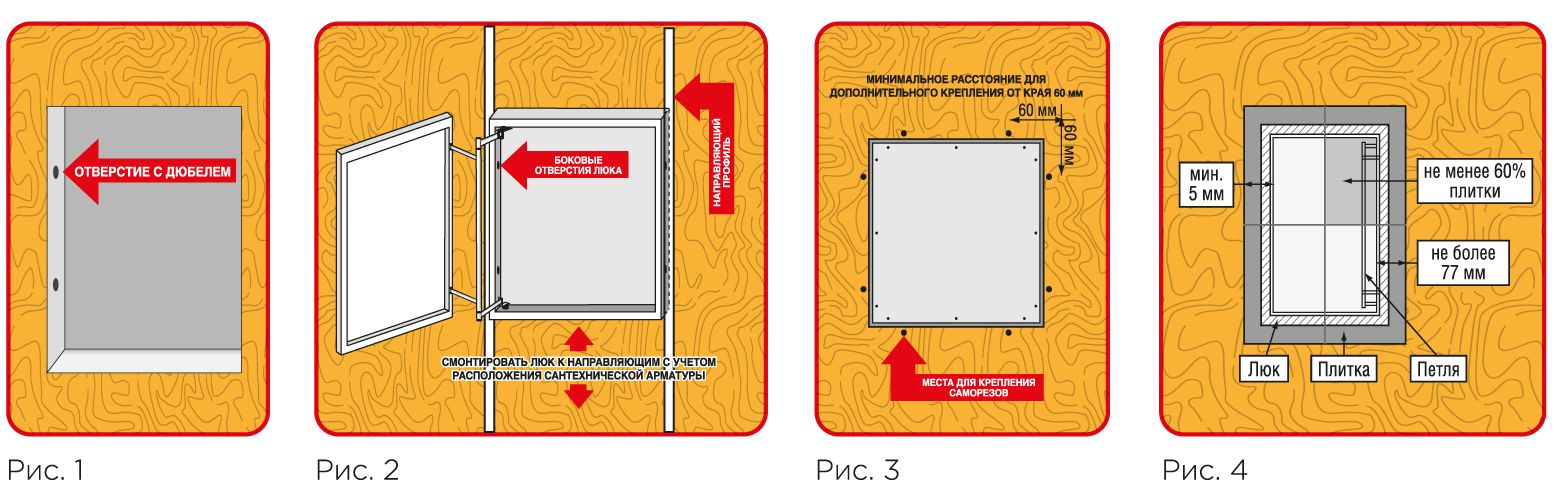

Схема монтажа ревизионного люка в кладку и каркас, крепление рамы и выступ плитки
Рис. 1–4. Исходная схема монтажа. Требования к выступу плитки применяют с учётом серии люка.

Шаг 4. Подготовьте дверцу к облицовке

Подготовьте лицевую поверхность дверцы по инструкции производителя. Если требуется бетоноконтакт или другой грунт, подберите его под материал дверцы и плиточный клей. К облицовке приступают после высыхания грунта.

Шаг 5. Облицуйте люк плиткой

Облицовку стены и дверцы ведут одновременно, по заранее нарисованной раскладке. Порядок такой:

  1. Начните с плитки, которая ляжет на дверцу: от неё выстраивается раскладка вокруг люка.
  2. Плитка должна полностью закрывать дверцу. Швы между плиткой на дверце и плиткой на стене делайте ровными, одинаковой ширины по всему периметру.
  3. Следите, чтобы клей не попал в зазор между рамой и дверцей, на петлю и на защёлки.
  4. Контролируйте выступ плитки со стороны петли по паспорту: ограничение 77 мм на общей схеме нельзя переносить на серию «Титан», для которой указан предел 3 мм.
  5. Для тяжёлой облицовки проверьте, на какой вес рассчитана дверца выбранного размера: у сдвижного ЛПВК это от 3,5 до 8 кг, у Титана — до 60 кг.

После того как клей схватится, затирают швы на стене. Шов по периметру дверцы не затирают — его потом заполняют силиконом или оставляют открытым.

Соотношение плитки и дверцы показано на рисунке 4 общей схемы. В ней указан минимальный выступ 5 мм. Особые требования выбранной серии имеют приоритет.

Шаг 6. Откройте люк в первый раз

Когда клей полностью высохнет (время указано на упаковке клея), выполните первое открывание по инструкции к замкам вашего люка. Для конструкции со стопорными шпильками, описанной в исходной инструкции «Люкер», порядок такой: открыть дверцу вакуумной присоской, затем вынуть шпильки и отщёлкнуть защёлки. После снятия блокировки нажимной люк открывается нажатием на дверцу.

Если плитка рельефная и присоска не держится, заранее, до облицовки, закрепите на внутренней стороне дверцы ленту или шнур и выведите конец в зазор — за него дверцу можно потянуть при первом открывании.

Открыв люк, очистите раму, петлю и защёлки от остатков клея и пыли. Засохший клей в зазоре — частая причина того, что дверца туго открывается или не фиксируется в закрытом положении.

Шаг 7. Загерметизируйте шов

Чтобы люк стал по-настоящему невидимым, зазор вокруг дверцы заполняют силиконовым герметиком в цвет затирки, а после высыхания прорезают ножом под углом 45°. На стене остаётся шов того же цвета, что и остальные, и дверцу почти невозможно отличить от облицовки. Как это сделать по шагам — в статье «Как скрыть швы ревизионного люка под плитку».

Люк над унитазом после облицовки плиткой под дерево, дверца закрыта
Готовый люк в закрытом положении: швы продолжают раскладку стены.
Тот же облицованный люк над унитазом с открытой дверцей
Тот же люк открыт: к стоякам и арматуре остаётся доступ.

Как отрегулировать дверцу

Регулировка нужна, если после облицовки дверца выступает из плоскости стены или зазоры по периметру получились неровными. У люков АЛ-КР и Магнум петля регулируется в трёх плоскостях — по вертикали, горизонтали и диагонали, у АЛР — по вертикали и горизонтали. У серии A петли сделаны без люфта и регулировки не требуют, у сдвижного ЛПВК регулировки нет — петлю с регулировкой ставят под заказ.

Регулировка петли люка АЛ-КР:

  • По горизонтали. Ослабьте контргайку (поз. 2) на пару витков и выставьте дверцу регулировочным болтом (поз. 1). Затем затяните контргайку.
  • По вертикали. Ослабьте контргайку (поз. 3) и отрегулируйте болтом (поз. 4). Верхнюю и нижнюю часть петли регулируют синхронно: один болт выкручивают, второй вкручивают. После регулировки затяните контргайки.

Петля отрегулирована на производстве, поэтому регулировка требуется не при каждой установке.

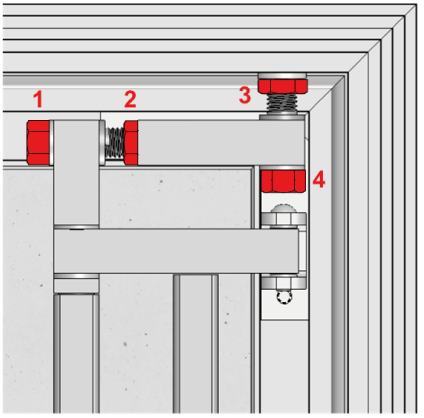

Схема регулировки петли ревизионного люка АЛ-КР с позициями болтов и контргаек
Регулировка петли АЛ-КР: позиции 1–4 соответствуют описанию выше.

Особенности монтажа разных серий

СерияЧто учесть при установке
Титан (сталь, нажатие)Проём больше фактического размера люка минимум на 20 мм по ширине. Каркас — максимально жёсткий, с усилением со стороны петли. Шов плитки со стороны петли — заподлицо с краем дверцы или с выступом не больше 3 мм, край плитки на стене со стороны петли подрезают под углом 45°. Перед монтажом прочитайте инструкцию и паспорт.
АЛ-КР, Магнум (алюминий, нажатие)Дверца меньше посадочного размера на 52 мм (АЛ-КР) или 54 мм (Магнум). Зазор между рамой и дверцей — 4 мм. До 60×60 см открываются одновременным нажатием с обеих сторон, крупнее — нажатием со стороны петли.
K (сталь, нажатие)Подходит для рельефной плитки. Схема нажатия такая же, как у АЛ-КР: малые размеры — с двух сторон, крупные — со стороны петли.
A, АЛР (присоска)Только для гладкой плитки. Присоску к серии A покупают отдельно.
ЛПВК (сдвижная дверца)Для открывания нужен зазор 9–12 см по паспорту серии, без учёта толщины плитки и клея. Сторону сдвига выбирают при монтаже. Регулировки нет.
Д (съёмная дверца)Не нужен полный размах распашной дверцы: съёмную дверцу вынимают из рамы и удерживают страховочной цепочкой. Оставьте место, чтобы её можно было снять. Ставится в кирпич, бетон, пеноблок и гипсокартон.

Люки под покраску — ПП, Космос и У — монтируют похоже, но вместо плитки дверцу шпаклюют и красят вместе со стеной. Монтажная схема есть на странице каждой серии.

Установка люка в ванной и туалете

В ванной люк чаще всего ставят в короб со стояками или в экран под ванной, в туалете — в короб за унитазом или над инсталляцией. Несколько советов для таких мест:

  • Располагайте люк напротив счётчиков и кранов, а не там, где удобнее по раскладке. Через него нужно снимать показания, перекрывать воду и менять счётчики.
  • Для высокого короба со стояком лучше один большой люк или два люка на разной высоте, чем маленький лючок: при протечке не придётся разбирать облицовку.
  • За унитазом распашной дверце часто не хватает места — смотрите сдвижной ЛПВК или Д.
  • Если люк нужен в углу, петлю размещают с противоположной от угла стороны, иначе дверца будет открываться с трудом. Для такого места удобнее угловой люк.

Как устроить короб и чем ещё можно закрыть трубы, разбираем в статье «Чем закрыть трубы в ванной и оставить к ним доступ».

Частые ошибки

  • Люк выбрали без учёта раскладки — на дверце оказались подрезки плитки, швы не совпадают, люк заметен.
  • Каркас поставили вплотную к трубам — рама не уходит в стену на нужную глубину, дверца выступает.
  • Раму не выставили по уровню и диагоналям — дверца трёт о раму или не защёлкивается.
  • Забыли заблокировать защёлки — дверца сдвинулась, пока клеили плитку.
  • Клей попал в зазор и на петлю — люк туго открывается.
  • Выступ плитки превышает допуск конкретной серии — дверца упирается в облицовку и не открывается полностью.
  • Выбрали люк на присоске для рельефной плитки или мозаики — открыть его нечем.

Подобрать серию и сравнить размеры можно в каталоге люков. Для нестандартного проёма предусмотрен расчёт индивидуального размера.

Вопросы и ответы

Да. Люки скрытого монтажа устроены просто, и если вы умеете собирать каркас из профиля и класть плитку, специалист не нужен. Главное — заранее продумать раскладку и выставить раму в плоскость стены.

В кирпичной и бетонной стене — на 2 см больше внешнего размера рамы по высоте и ширине. Для серии Титан — минимум на 20 мм шире фактического размера люка. Точные размеры рамы смотрите на чертеже в паспорте.

Для конструкции со стопорными шпильками сначала открывают дверцу присоской, затем вынимают шпильки и отщёлкивают защёлки. У других замков порядок может отличаться — следуйте паспорту своего люка. Если присоска не держится на рельефной плитке, используйте шнур или ленту, закреплённые на внутренней стороне дверцы до облицовки. Если люк заклинило уже в работе, обычно мешает засохший клей или герметик в зазоре — его нужно аккуратно прорезать.

Нет. Допустимый выступ зависит от серии и петли. На общей монтажной схеме указаны опора не менее 60% площади каждой плитки и выступ со стороны петли не более 77 мм. У «Титана» со стороны петли разрешено не более 3 мм. Проверяйте паспорт выбранной модели. Но если швы совпадают с краями дверцы, люк получается менее заметным.

Зависит от серии и размера. Стальной Титан рассчитан на облицовку до 60 кг, Магнум усилен рёбрами жёсткости для тяжёлых материалов, у небольшого сдвижного ЛПВК 30×30 см — 3,5 кг. Грузоподъёмность каждого размера указана в таблице на странице серии.
